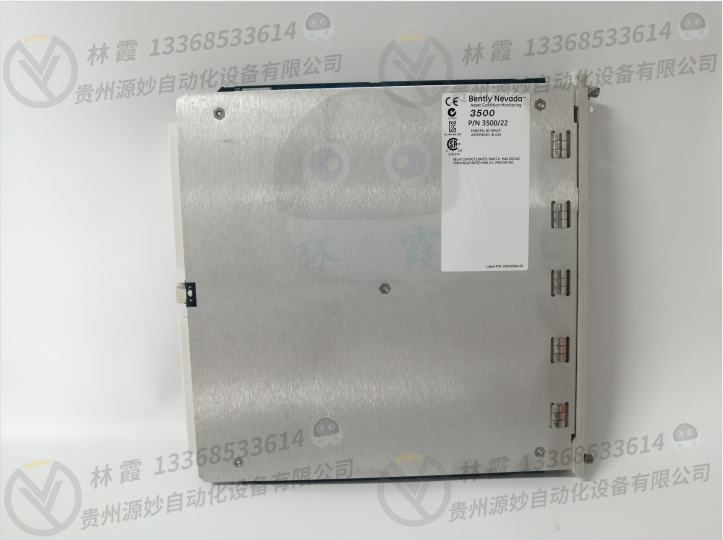

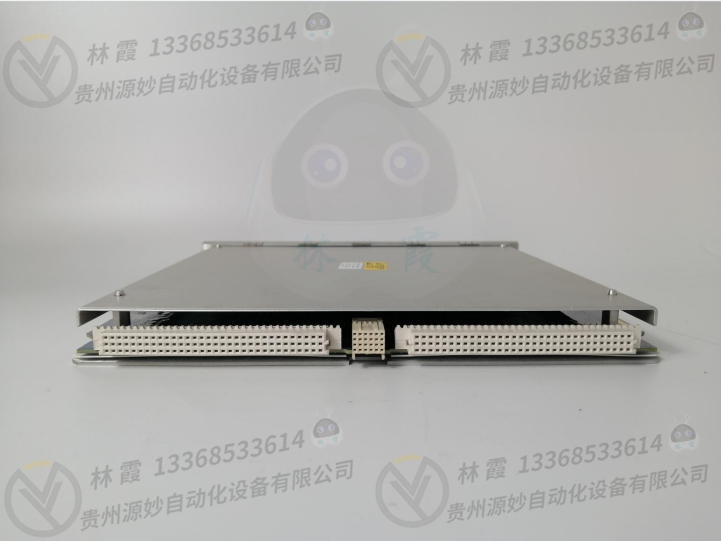

本特利3500/22M138607-01控制器模块 现货 卡件 顺丰包邮

本特利3500在线状态监测系统，从20世纪60年代的5000系列产品开始，本特利已经推出7代前后承接的产品系列，它们都成为了成功的监测平台。

产品描述

功能/技术规格
●整装式、独立安装的监测器
连续监测和保护，适合于自动停机应用
●4通道振动输入(2线和3线速度和加速度传感器，以及Bently Nevada电涡流传感器)
●每个通道有4个变量，具有独立积分和滤波控制
●某些变量具有多达八极点的滤波
.24位A/D转换器，25 kHz带宽
●4通道温度输入(E、J、 K和T型热电偶)
2级报警 -警告 (ALERT) 和危险(DANGER)
, 6个可组态的继电器，带有表决逻辑
, 缓冲传感器输出-4个监测器输出，1个显示装置输出
●4个可组态的4-20 mA记录仪输出
●单独应用的组态软件
●接收18至36Vdc电源;提供一个110/220Vac外部电源
可通过DIN导轨支架或安装壁板进行安装
结构紧凑-其尺寸为(英寸) :
-监测器: 7.75x 5.88x 2.93
-显示装置: 7.75x 5.03x 1.29
-监测器带显示装置: 7.75x 5.88x 3.85
●可选的玻璃纤维护罩，或钢制防护门(用于面板安装)，以满足环境防护安装要求和IP65
●即将批准的危险地区许可，包括CSA (1级2区-虽然监测器不能安装于1类地区，但它通过绝缘装置和隔栅支持安装于1区的传感器)、ATEX
(2区)、CE和GOST (IEC Ex)

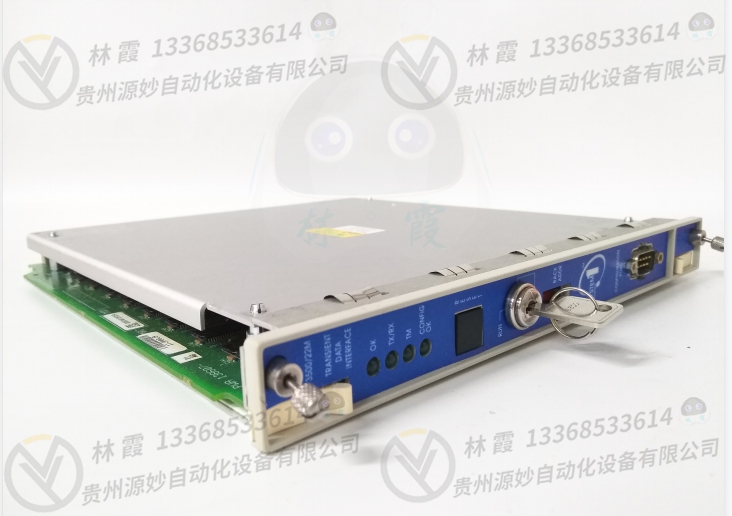

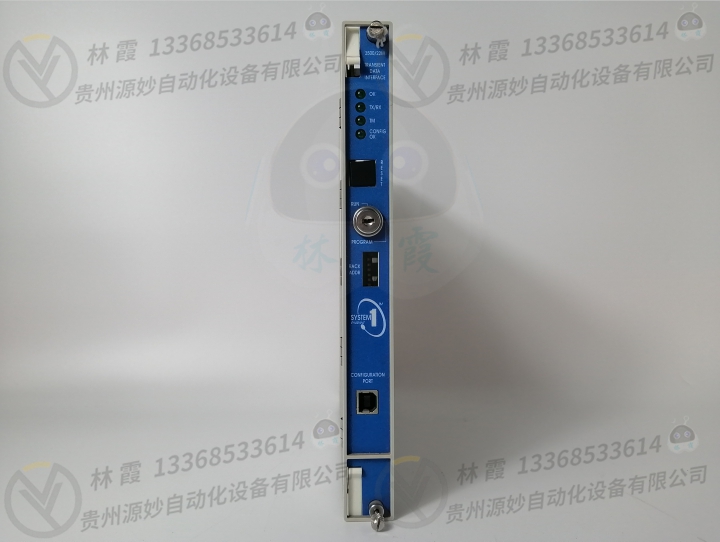

3500/22瞬态数据接口
3500瞬态数据接口(TDI)是3500监测系统和本特利内华达System1TM机械管理软件

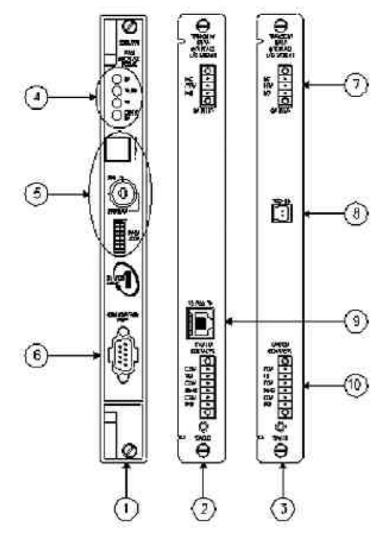

之间的接口。TDI结合了3500/20框架接口模块(RIM)和通讯处理器，如TDXnet的功能。TDI运行在3500框架的RIM插槽中，与M系列监测器(3500/40M、3500/42M等)配合使用，连续采集稳态和瞬态波形数据，并通过以太网将数据传送到主计算机软件。TDI具有标准的静态数据采集，但是采用可选的通道使能磁盘，也可采集瞬态或动态数据。TDI与以前的通讯处理器相比，除了将通讯处理器的功能集成到3500框架以外，还有其它几方面的改进。TDI为全部框架提供通用功能，但并不是关键监测通道的组成部分，不影响整个监测系统的正确和常规运行。每个框架要求一个TDI或RIM。TDI只占用框架中的一个槽位，必须位于插槽中(紧邻电源模块)。对于三重模块冗余(TMR)应用，3500系统要求TMR形式的TDI。除了所有标准TDI的功能，TMRTDI还具有“监测器通道比较功能”。通过选择监测器选项的安装功能，3500TMR组态执行监测表决功能。采用这种方式，TMR TDI连续比较三个冗余监测器的输出。如果TMR TDI检测出其中一个监测器的输出信息与其它两个监测器不相等(在组态的百分比之内)，它就会向监测器发出错误指示，并在系统事件列表中加入一个事件。模件前面板的LED发光二极管的用途和各硬件转换开关与3500/20的相同，只是它的地址选择开关有127个地址可选。背面板的接口如下图所示:

1)主模块
2)10/100 Base T以太网输入/输出模块，
RJ-45(电话插座类型)用于
10Base-T/100Base-TX以太网电缆，电
缆长度100m;
3)100 Base FX以太网输入/输出模块，
MT-RJ光纤接头，100Base-FX电缆，
400米(1312英尺)多模光纤电缆:
4)发光二极管:指示模块的运行状态
5)硬件转换开关
6)组态端口:采用RS-232协议组态或检
索机器数据
7)OK继电器:指示框架的OK状态
8)光纤以太网端口:用于组态和数据采
集
9)RJ45以太网端口:用于组态和数据采
集
10）系统触点
